圓柱滾子軸承結構特點及系列型號
圓柱滾子軸承結構特點及系列型號
- 2022/11/10 17:16:54
機床主軸對軸承旋轉精度的要求極高。高精度圓柱滾子軸承具有高剛性和高承載能力的同時，達到了高轉速性能和小橫截面高度較好的結合，小的橫截面高度使多軸裝配時軸距更小。由于圓柱滾子軸承能夠補償受熱限制的配合部件的長度變化，所以它們是浮動軸承的理想選擇。
機床使用的高精度圓柱滾子軸承有多種結構可供選擇。尺寸系列19和10生產的是單列軸承，而尺寸系列30和49生產的是雙列軸承，單列和雙列圓柱滾子軸承的孔徑和外徑在各個直徑系列范圍內完全相同。
錐孔高精度圓柱滾子軸承標記帶后綴符號K并且按1:12的錐角生產。主要被適用干機床制造業，錐形孔在裝配時可通過軸錐形支撐面上的軸向移動來調整徑向游隙和預載。

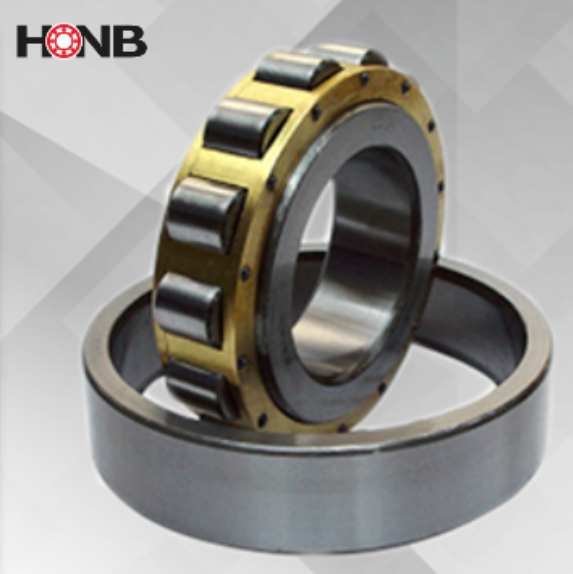

單列圓柱滾子軸承-----N19…(K)/N10.…(K)系列

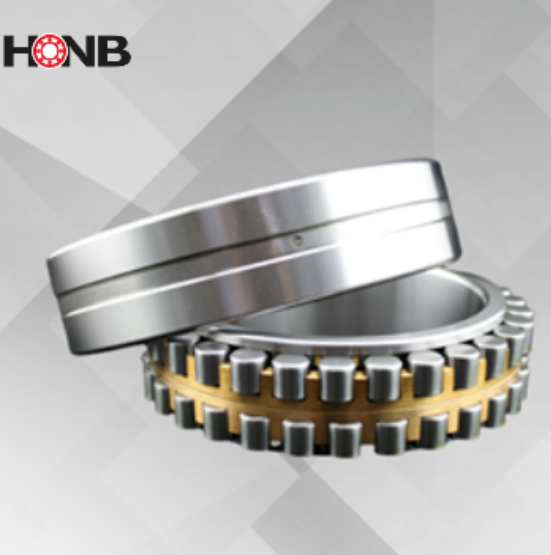

雙列圓柱滾子軸承------NN30…(K)/NNU49…(K)系列
我司生產的N系列和NN系列軸承為內圈有擋邊，外圈無擋邊結構: NNU系列軸承為內圈無擋邊，外圈有擋邊結構。需要其它結構請與我司聯系。雖然單列以及雙列高精度圓柱滾子軸承上可以取下有固定擋邊和滾子組的軸承套圈，也就是說它們不是單獨固定的。這主要有助于簡化軸承的安裝和拆卸。
高精度圓柱滾子軸承以理想的方式把承載力、剛度和可達到的轉速結合起來。結構NNU的軸承在很低裝配的支承中可達到一個高的系統剛度，而相對于結構NN來說，它們的承載力要小些。
單列高精度圓柱滾子軸承結構系列19和10在速度上更具優勢。
我司支持內徑20mm到外徑2300mm范圍內，各種類型高精度軸承非標定制化設計加工，常年與多家高等院校、機械機床公司、機械研究所、科研機構合作，進行重大設備的聯合開發，協助客戶試樣與批量生產。如有需求，請撥打電話0379-63086299。
